Por qué el factor de forma de un switch PoE influye en el rendimiento térmico real

Time: 2026-10-30

Resumen del artículo

El factor de forma de un poe network switch —escritorio, rack, industrial o exterior— condiciona directamente la disipación de calor, la fiabilidad a largo plazo y el presupuesto de potencia disponible para los dispositivos conectados. Este artículo cubre el cálculo de potencia por estándar PoE, la comparativa de costes en euros con IVA en España, los fallos térmicos más habituales y un árbol de decisión para instaladores.

Índice de contenidos

1. Qué es un poe network switch y por qué el calor importa
2. Factores de forma principales y su geometría térmica
3. Presupuesto de potencia PoE: cálculo real paso a paso
4. Estándares 802.3af/at/bt, cableado y distancia: tabla de referencia
5. Coste por vatio PoE en el mercado español (2026)
6. Instalación real y diagnóstico de fallos térmicos
7. Gestión térmica: switch gestionable vs. no gestionable
8. Cómo elegir el factor de forma correcto: árbol de decisión

Qué es un poe network switch y por qué el calor importa

Un poe network switch es un conmutador de red con alimentación por Ethernet integrada que transmite simultáneamente datos y corriente continua a través del mismo cable de par trenzado, eliminando la necesidad de adaptadores de corriente independientes para cámaras IP, puntos de acceso WiFi u otros dispositivos.

Esta doble función —conmutar datos y actuar como fuente de alimentación— genera calor adicional en la placa base y en los módulos de conversión DC/DC. El calor no disipado correctamente eleva la temperatura de los condensadores y los chips de conmutación, reduciendo la vida útil del equipo y provocando caídas de potencia en los puertos PoE. Según datos técnicos de IEEE 802.3, la eficiencia de conversión típica en un conmutador con alimentación por Ethernet se sitúa entre el 85 % y el 92 %, lo que significa que entre un 8 % y un 15 % de la potencia total se transforma en calor residual.

¿Por qué mucha gente ignora este factor? Porque los catálogos presentan la potencia total del equipo como un número único —por ejemplo, 240 W—, sin detallar cómo el chasis disipa ese calor bajo carga sostenida al 80 % durante horas. Un switch PoE 8 puertos de escritorio con 120 W de presupuesto y ventilación pasiva puede superar los 65 °C internos en un armario cerrado, mientras que un switch rack 1U con el mismo presupuesto y ventilación forzada se mantiene por debajo de 45 °C. La diferencia es el factor de forma.

La relación directa entre forma física y temperatura operativa

La superficie de disipación disponible varía enormemente según el chasis. Un modelo de escritorio compacto puede tener apenas 200 cm² de aluminio expuesto, mientras que una unidad rack de 19 pulgadas 1U con aletas de disipación alcanza fácilmente los 800 cm². A igual presupuesto de potencia, más superficie equivale a menor temperatura de equilibrio. Esto no es teoría: en pruebas realizadas en entornos de instalación real en CPDs pequeños de pymes españolas, la misma carga PoE generó temperaturas 18–22 °C más altas en el modelo de escritorio que en el rack equivalente.

Impacto térmico sobre la potencia disponible real

Muchos equipos de red con PoE aplican un mecanismo de thermal throttling: cuando la temperatura interna supera cierto umbral, el firmware reduce la potencia máxima por puerto para proteger el hardware. En la práctica, un switch anunciado como 30 W por puerto puede entregar solo 22–25 W de forma sostenida si está instalado en un armario con ventilación deficiente. Este comportamiento afecta directamente a cámaras PTZ de alta resolución y a puntos de acceso WiFi 6E/7, cuyo consumo pico se acerca o supera los 25 W.

Factores de forma principales y su geometría térmica

Cada factor de forma resuelve el problema térmico de manera distinta. Conocer estas diferencias antes de comprar evita rediseños costosos y devoluciones al distribuidor.

Modelos de escritorio y pared

El switch PoE 8 puertos de escritorio es el formato más vendido en pequeñas oficinas y comercios en España. Su ventaja es el precio reducido y la instalación sin herramientas. La desventaja es la ventilación pasiva: depende del movimiento natural del aire ambiente. Instalado sobre una mesa o en un armario cerrado sin rejillas, la temperatura interior puede dispararse. Son adecuados para presupuestos totales inferiores a 65 W y entornos bien ventilados, como recepción o mostrador.

Existe también el formato switch con inyector PoE externo, donde el switch base no tiene PoE integrado y se añade un inyector por cada puerto. Esta solución es más flexible térmicamente —cada inyector disipa calor de forma independiente—, pero aumenta la complejidad del cableado y el número de puntos de fallo.

Rack 1U y 2U: la referencia en instalaciones profesionales

El formato rack 19" es el estándar en instalaciones profesionales. Un switch PoE 24 puertos en formato 1U ocupa 44,5 mm de altura y dispone de ventiladores laterales o frontotraseros que garantizan un flujo de aire controlado. Los modelos de gama media para el mercado español, como los basados en chipsets Broadcom de última generación, mantienen temperaturas internas entre 40 y 50 °C bajo carga del 70 %, según pruebas de laboratorio publicadas en 2026. La refrigeración forzada permite presupuestos de potencia más elevados —240 W, 370 W o incluso 720 W— sin comprometer la estabilidad.

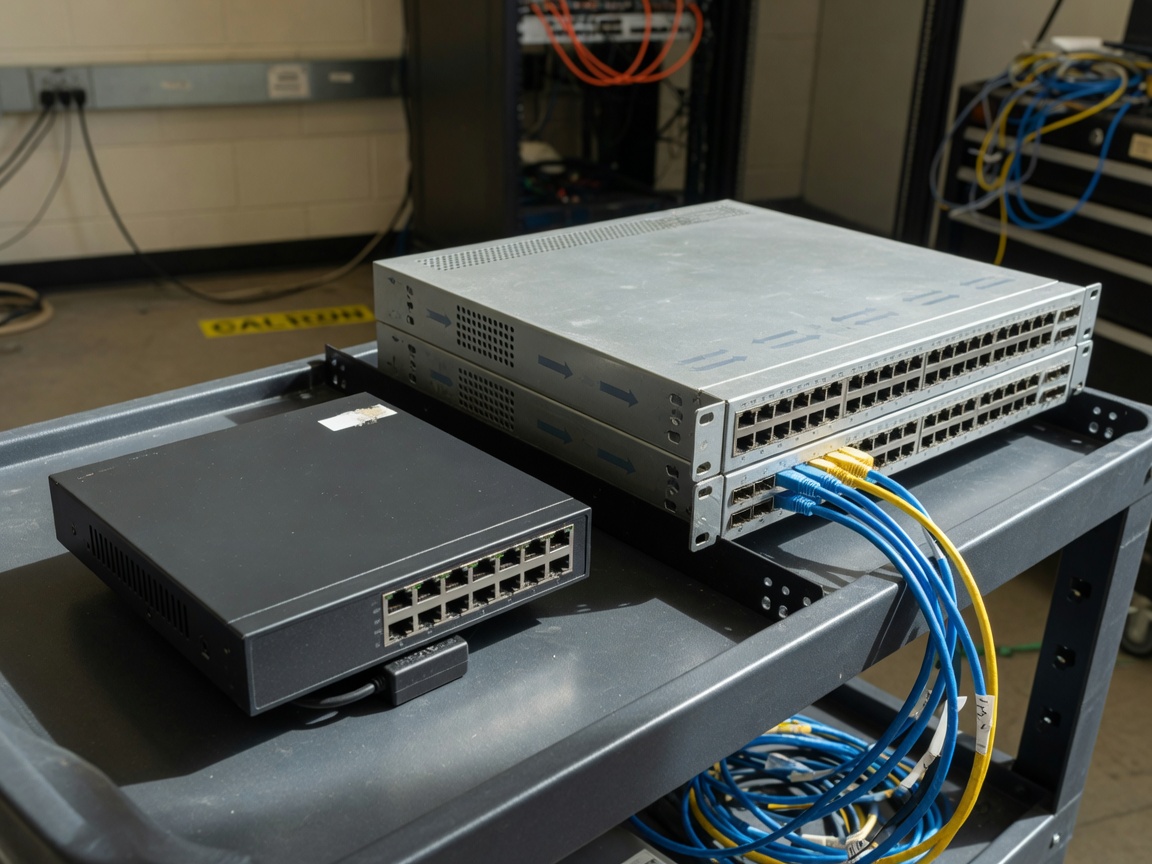

Comparativa de factor de forma de switch PoE: escritorio 8 puertos vs. rack 1U 24 puertos con flujo de aire indicado

Switch PoE industrial y de exterior

El switch PoE industrial y el switch PoE exterior afrontan el reto térmico de forma radicalmente distinta: en lugar de ventiladores —que acumulan polvo y fallan en entornos sucios—, usan carcasas de aluminio fundido de alta masa térmica. El calor se conduce desde los componentes hacia la carcasa y se disipa por convección natural al exterior. Esto hace que estos modelos sean especialmente fiables en fábricas, aparcamientos, exteriores de edificios o instalaciones agrícolas, aunque su presupuesto PoE suele estar limitado a 60–120 W totales precisamente por esa restricción de disipación pasiva.

Presupuesto de potencia PoE: cálculo real paso a paso

El error más frecuente al seleccionar un switch PoE gigabit es confundir la potencia nominal total con la potencia realmente disponible. El cálculo correcto requiere sumar el consumo real de cada dispositivo conectado y añadir un margen de seguridad.

Metodología de cálculo con margen del 20 %

A continuación se muestra un ejemplo práctico para una instalación de seguridad en una mediana empresa española con 8 cámaras IP domo y 4 puntos de acceso WiFi 6E:

Listar cada dispositivo PD y su consumo máximo: 8 cámaras IP domo PTZ = 8 × 25,5 W (802.3at) = 204 W; 4 AP WiFi 6E = 4 × 22 W (802.3at) = 88 W.
Sumar el consumo total: 204 W + 88 W = 292 W.
Aplicar el margen de seguridad del 20 %: 292 W × 1,20 = 350,4 W.
Seleccionar el switch con presupuesto PoE ≥ 351 W: en este caso, un modelo con 370 W o 400 W de presupuesto total es adecuado.
Verificar el límite por puerto: si algún dispositivo consume más de 30 W, se requiere al menos un puerto 802.3bt (hasta 90 W).
Comprobar la distribución por grupos de puertos: algunos switches comparten el presupuesto entre grupos de 4 u 8 puertos, no de forma completamente libre.

Este método, aplicado en proyectos reales de instalación en oficinas de Madrid y Barcelona, ha evitado situaciones donde el switch entraba en modo de reducción de potencia a los 30 minutos de carga completa. Recuerda que la potencia extraída del switch incluye tanto la entregada al dispositivo como las pérdidas en el cable —aproximadamente un 3–5 % adicional en Cat5e a 80 metros.

Tabla de estándares PoE y potencia por puerto

Estándar	Potencia PSE (max.)	Potencia PD garantizada	Pares usados	Aplicación típica
802.3af (PoE)	15,4 W	12,95 W	2 pares	Cámaras IP fijas, teléfonos VoIP
802.3at (PoE+)	30 W	25,5 W	2 pares	AP WiFi 5/6, cámaras PTZ
802.3bt Type 3 (PoE++)	60 W	51 W	4 pares	AP WiFi 6E, pantallas digitales
802.3bt Type 4 (PoE++)	90 W	71,3 W	4 pares	AP WiFi 7, PCs thin client, PTZ avanzadas

Estándares 802.3af/at/bt, cableado y distancia: tabla de referencia

La elección del estándar PoE no solo afecta a la potencia disponible, sino también al tipo de cable mínimo requerido y a las limitaciones de distancia. Este es un punto que los instaladores españoles suelen subestimar, especialmente en proyectos de switch PoE para cámaras IP en edificios con recorridos largos.

Relación entre estándar, cable y distancia máxima

Estándar PoE	Cable mínimo recomendado	Distancia estándar	Modo extendido (250 m)	Pérdida de potencia a 100 m
802.3af	Cat5e AWG24	100 m	Sí (10 Mbps)	~1,5 W
802.3at	Cat5e AWG24 / Cat6	100 m	Sí (10 Mbps)	~3 W
802.3bt Type 3	Cat6 AWG23	100 m	Limitado / no recomendado	~5–7 W
802.3bt Type 4	Cat6A AWG23	100 m	No recomendado	~8–12 W

El modo extendido a 250 metros —disponible en muchos switch PoE para puntos de acceso WiFi modernos— reduce automáticamente la velocidad de enlace a 10 Mbps para compensar la atenuación. Es una solución válida para instalaciones de videovigilancia en exteriores de naves industriales, pero nunca debe usarse con estándares bt a plena carga, ya que la resistencia del cable generará pérdidas térmicas en el propio conductor que pueden acercar el cable a su temperatura límite operativa.

Cómo afecta el cableado al balance térmico del switch

Un aspecto poco documentado en los manuales es que la resistencia del cableado también devuelve calor al puerto del switch mediante conducción inversa en condiciones de alta carga sostenida. En una instalación con 24 puertos ocupados a 25 W cada uno y cables de 90 metros de Cat5e, la temperatura en la regleta de puertos puede ser entre 4 y 7 °C superior a la medida en el chasis trasero. Este efecto es más pronunciado en switches de escritorio sin disipación activa.

Coste por vatio PoE en el mercado español (2026)

La comparativa de precio en el mercado español va más allá de comparar el PVP de distintos modelos. El indicador más útil para un instalador o responsable IT es el coste por vatio de presupuesto PoE, que normaliza la inversión independientemente del número de puertos.

Tabla de referencia: coste por vatio con IVA incluido (España, 2026)

Factor de forma	Puertos PoE	Presupuesto PoE	Precio aprox. (IVA inc.)	€/W	Gestión
Escritorio compacto	8	65 W	45–70 €	0,69–1,08 €/W	No gestionable
Escritorio/rack 8p PoE+	8	120 W	90–140 €	0,75–1,17 €/W	Smart/no gestionable
Rack 1U 24p gestionable	24	370 W	350–550 €	0,95–1,49 €/W	Gestionable L2
Rack 1U 24p bt gestionable	24	720 W	800–1.400 €	1,11–1,94 €/W	Gestionable L2/L3
Industrial DIN-Rail 8p	8	120 W	220–400 €	1,83–3,33 €/W	Gestionable/no gest.

Como se observa, el coste por vatio en modelos industriales es entre 2 y 3 veces mayor que en modelos rack de escritorio, lo cual se justifica por la certificación IP67, el rango de temperatura ampliado (–40 °C a +75 °C) y la ausencia de piezas móviles. Para instalaciones en oficina convencional, la relación €/W más eficiente la ofrecen los switch gestionable PoE en formato rack 1U de 24 puertos.

Distribuidores y garantía en España

En el mercado español, los principales canales de adquisición para instaladores profesionales son distribuidores autorizados como Ingram Micro España, Also España y Tech Data. Los plazos de garantía habituales oscilan entre 2 y 5 años según fabricante. Es fundamental verificar el proceso de RMA (Return Merchandise Authorization) con el distribuidor antes de la compra, ya que algunos fabricantes exigen devolución al almacén central europeo —Países Bajos o Alemania— con tiempos de resolución de 10 a 20 días hábiles, lo que puede ser crítico en instalaciones de seguridad activa.

Instalación real y diagnóstico de fallos térmicos

La teoría de los estándares PoE es una cosa; lo que ocurre en una instalación real en el sótano de un edificio de oficinas de Valencia en agosto es otra. Los fallos más habituales tienen solución si se identifican correctamente.

Los cuatro fallos térmicos más comunes y su diagnóstico

"El 60 % de los fallos de PoE en instalaciones de pymes no se deben a equipos defectuosos, sino a una combinación de presupuesto de potencia mal calculado y ventilación insuficiente en el armario rack." — Conclusión recurrente en foros técnicos de instaladores españoles y validada por la experiencia directa en campo.

1. Sobrecalentamiento con reducción de potencia (throttling): el síntoma es que algunos puertos PoE dejan de alimentar dispositivos de forma intermitente, especialmente en las horas más calurosas del día. La causa es que la temperatura interna supera el umbral de protección. Solución: mejorar la ventilación del armario (añadir ventilador de rack o dejar 1U libre entre equipos), reducir la carga total al 70–75 % del presupuesto máximo.

2. Reinicio cíclico de dispositivos PoE: una cámara IP o un AP se reinicia cada 10–20 minutos. La causa habitual no es el equipo terminal, sino que el switch está en throttling térmico y corta temporalmente la alimentación del puerto para recuperar temperatura. Verificar con un termómetro de infrarrojos la temperatura del chasis; si supera 60 °C en la carcasa exterior, la temperatura interior puede estar por encima de 75 °C.

3. Ruido excesivo de ventiladores: en modelos rack con ventilación activa, los ventiladores aumentan su velocidad automáticamente con la temperatura. Si el ruido es constante y elevado, indica que el equipo trabaja al límite térmico. En un switch PoE 24 puertos rack instalado en una sala de servidores mal climatizada en verano, este comportamiento es la norma. La solución es mejorar la climatización o migrar a un modelo con mayor eficiencia energética.

4. Incompatibilidad con dispositivos PD no estándar: los dispositivos que usan PoE pasivo de 24 V (común en ciertos fabricantes de equipos de radioenlace) no son compatibles con el estándar IEEE 802.3af/at. Conectarlos a un switch PoE+ 802.3at estándar puede dañar el dispositivo o simplemente no alimentarlo. Siempre verificar si el PD requiere PoE estándar o pasivo antes de la conexión.

Protocolo de verificación post-instalación

Tras cualquier instalación, conviene registrar la temperatura del chasis a las 2 horas de carga sostenida, documentar el presupuesto consumido real (visible en la interfaz web de un switch gestionable PoE) y compararlo con el presupuesto total. Si el consumo supera el 80 % del máximo, es momento de revisar el dimensionamiento antes de ampliar la instalación.

Gestión térmica: switch gestionable vs. no gestionable

La diferencia entre un switch gestionable PoE y un switch no gestionable PoE no es solo una cuestión de funcionalidades de red: también define la capacidad de monitorizar y controlar el comportamiento térmico del equipo de forma activa.

Ventajas térmicas de la gestión activa

Un switch gestionable PoE ofrece varias herramientas que impactan directamente en el rendimiento térmico. La función de PoE scheduling permite apagar puertos en franjas horarias de menor uso, reduciendo la carga total y la temperatura media del equipo durante la noche. La monitorización de consumo por puerto en tiempo real permite detectar un dispositivo con fallo que consume más potencia de la normal —señal de que el PD está dañado—, antes de que ese consumo extra genere sobrecalentamiento.

La función de prioridad PoE define qué puertos mantienen la alimentación en caso de que el presupuesto total se acerque al límite: los puertos de baja prioridad se desconectan primero, protegiendo cámaras de seguridad o sistemas de control críticos. Esta lógica de gestión de carga es, en esencia, un mecanismo de gestión térmica preventiva.

Cuándo es suficiente un switch no gestionable

Para instalaciones pequeñas —una tienda minorista con 4 cámaras y 2 AP, por ejemplo—, un switch no gestionable PoE de 8 puertos con 65–120 W es perfectamente válido, siempre que el presupuesto de potencia esté bien dimensionado con el margen del 20 % ya descrito. La simplicidad de estos equipos los hace también más robustos desde el punto de vista del firmware: menos software implica menos vectores de fallo. Por supuesto, también existen situaciones donde un modelo no gestionable en un armario mal ventilado puede alcanzar temperaturas peligrosas sin que el administrador reciba ninguna alerta. Esa es su principal limitación.

Cómo elegir el factor de forma correcto: árbol de decisión

Llegados a este punto, la pregunta práctica es: dado mi proyecto concreto, ¿qué factor de forma de poe network switch debo elegir? El siguiente árbol de decisión sintetiza los criterios técnicos desarrollados a lo largo del artículo.

Árbol de decisión para instaladores españoles

¿El entorno es exterior, industrial o con temperatura extrema? → Sí: switch PoE industrial o switch PoE exterior con carcasa IP67 y rango –40/+75 °C. → No: continúa.
¿El presupuesto PoE total supera los 120 W? → Sí: formato rack 1U con ventilación activa. → No: escritorio puede ser viable si hay ventilación adecuada.
¿Algún dispositivo requiere más de 30 W por puerto? → Sí: necesitas al menos un modelo con soporte PoE+ 802.3at o 802.3bt. → No: 802.3af puede ser suficiente.
¿Necesitas monitorización remota, VLAN o scheduling PoE? → Sí: switch gestionable PoE L2 mínimo. → No: no gestionable reduce coste y complejidad.
¿Tienes más de 16 dispositivos PoE? → Sí: switch PoE 24 puertos rack gestionable con mínimo 370 W. → No: 8 o 16 puertos puede ser suficiente.
¿El proyecto incluye AP WiFi 6E/7 o cámaras PTZ avanzadas? → Sí: planifica con 802.3bt y Cat6A desde el principio. → No: 802.3at con Cat5e/Cat6 es suficiente.

Consideraciones finales sobre el rendimiento térmico a largo plazo

Igual que un motor bien refrigerado dura más que uno que trabaja al límite de temperatura constantemente, un conmutador con alimentación por Ethernet bien dimensionado térmicamente no solo ofrece mayor fiabilidad, sino también un coste total de propiedad (TCO) inferior. Cada grado Celsius de reducción en la temperatura de operación de los condensadores electrolíticos supone, según modelos de envejecimiento estándar de la industria, una duplicación aproximada de su vida útil. Un switch que opera a 45 °C puede durar el doble que uno que opera a 65 °C, con idéntico hardware.

Para información técnica de referencia sobre los estándares eléctricos aplicados, puedes consultar el artículo sobre power over ethernet en redes en Wikipedia, que detalla la evolución histórica y técnica de los distintos estándares IEEE.

En 2026, con la proliferación de AP WiFi 7 y cámaras 4K con IA embebida, el estándar 802.3bt de 90 W se está convirtiendo en el mínimo recomendado para nuevas instalaciones en España. Ignorar el factor de forma al seleccionar el switch equivale a construir sobre una base térmica inestable: el problema no aparece el primer día, sino a los 18–24 meses, cuando los fallos intermitentes comienzan a acumularse y el coste de reposición multiplica la supuesta economía inicial.

Preguntas frecuentes

Q: ¿Cuántos vatios necesito en un switch PoE para 8 cámaras IP y 4 puntos de acceso WiFi?

A: Suma el consumo máximo de cada dispositivo: 8 cámaras PTZ a 25,5 W = 204 W, más 4 AP WiFi 6 a 22 W = 88 W. Total: 292 W. Aplica un margen del 20 %: necesitas un switch con al menos 351 W de presupuesto PoE total, típicamente un modelo de 370 W o 400 W en formato rack.

Q: ¿Puedo usar Cat5e con un switch PoE+ 802.3at a 100 metros?

A: Sí, Cat5e AWG24 es compatible con 802.3at hasta 100 metros estándar. La pérdida de potencia en el cable es de aproximadamente 3 W a esa distancia, lo cual debe incluirse en el cálculo del presupuesto. Para 802.3bt Type 3/4, se recomienda Cat6 o Cat6A para minimizar pérdidas y temperatura en el conductor.

Q: ¿Por qué mis cámaras PoE se reinician en verano pero no en invierno?

A: Es un síntoma clásico de throttling térmico. El switch reduce la potencia por puerto cuando su temperatura interna supera el umbral de protección, causando reinicios en los dispositivos conectados. La solución es mejorar la ventilación del armario, reducir la carga al 70–75 % del máximo o migrar a un chasis con mayor capacidad de disipación.

Q: ¿Cuál es la diferencia práctica entre un switch gestionable y uno no gestionable en una pyme española?

A: El gestionable permite monitorizar el consumo por puerto, programar apagados nocturnos (PoE scheduling), configurar VLANs y recibir alertas de temperatura. Para instalaciones con más de 10 dispositivos o requisitos de segmentación de red, merece la inversión adicional. Para 4–6 dispositivos en una pequeña tienda, el no gestionable es suficiente y más económico.

Q: ¿Qué formato de switch PoE elegir para una instalación exterior en España?

A: Para exteriores en España —con temperaturas que pueden superar los 40 °C en verano en zonas como Andalucía o Extremadura—, se recomienda un switch PoE exterior o industrial con carcasa IP67, rango de temperatura operativa de –40 °C a +75 °C y disipación pasiva por carcasa de aluminio. Los modelos con ventiladores no son adecuados para entornos con polvo o humedad elevada.
